一種帶有轉矩定向分配功能的雙電機耦合驅動橋

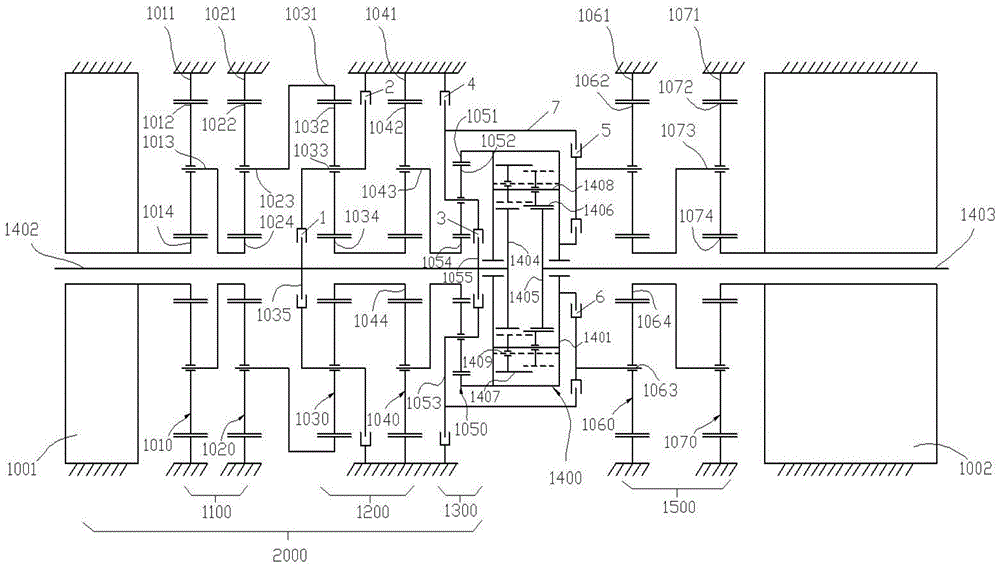

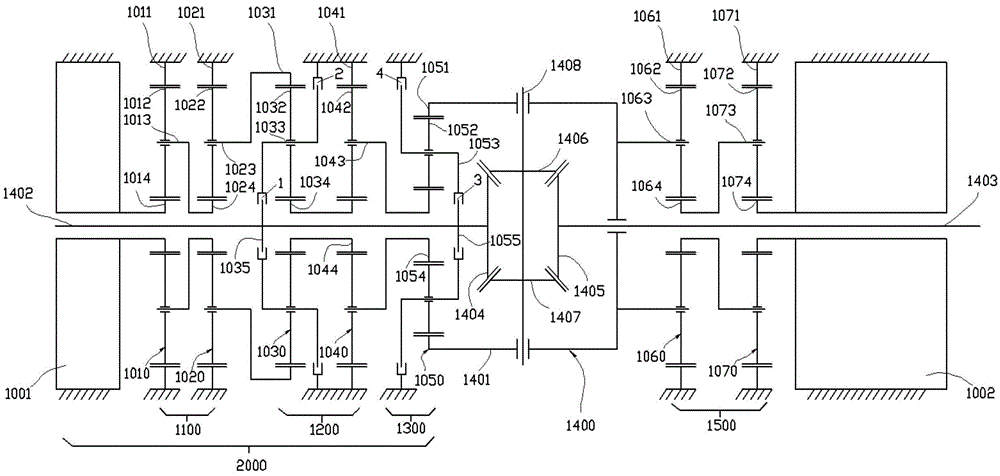

本發明公開了一種帶有轉矩定向分配功能的雙電機耦合驅動橋,包括:主驅動機構;正齒輪差速器;TV控制驅動機構;第一單排行星齒輪系,第一太陽輪可旋轉支撐在第一半軸上,第一齒圈與TV控制驅動機構的輸出端連接;第二單排行星齒輪系,第二齒圈固定在驅動橋殼體上,第二太陽輪與第一太陽輪固定連接;第三單排行星齒輪系,第三齒圈與差速器殼體固定連接,第三太陽輪與第二行星架固定連接;第一離合器和第二離合器,用于使第一行星架與第一半軸和驅動橋殼體分離或接合;第三離合器和第四離合器,用于使第三行星架與第一半軸和驅動橋殼體分離或接合;第五離合器和第六離合器,用于使第六行星架與傳力罩和差速器殼體分離或接合。
吉林大學
授權發明
