一種帶有轉矩定向分配功能的電動差速器

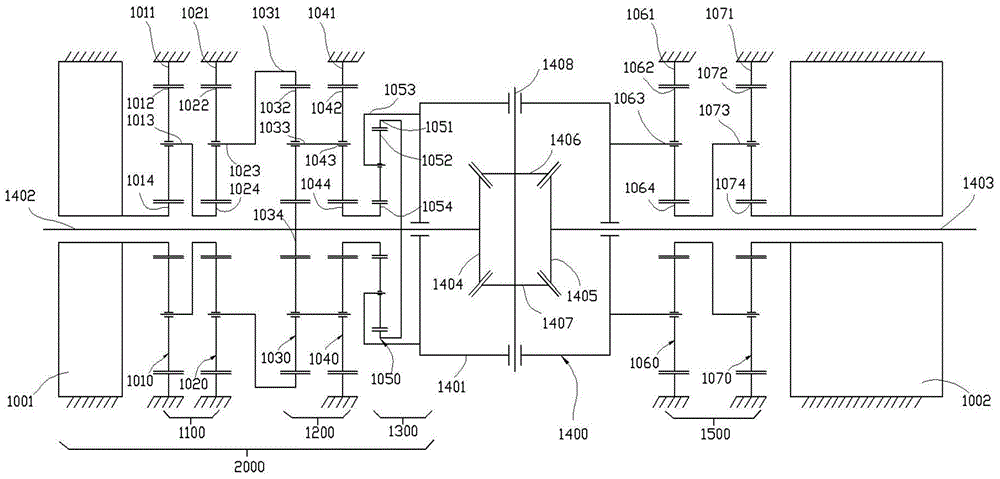

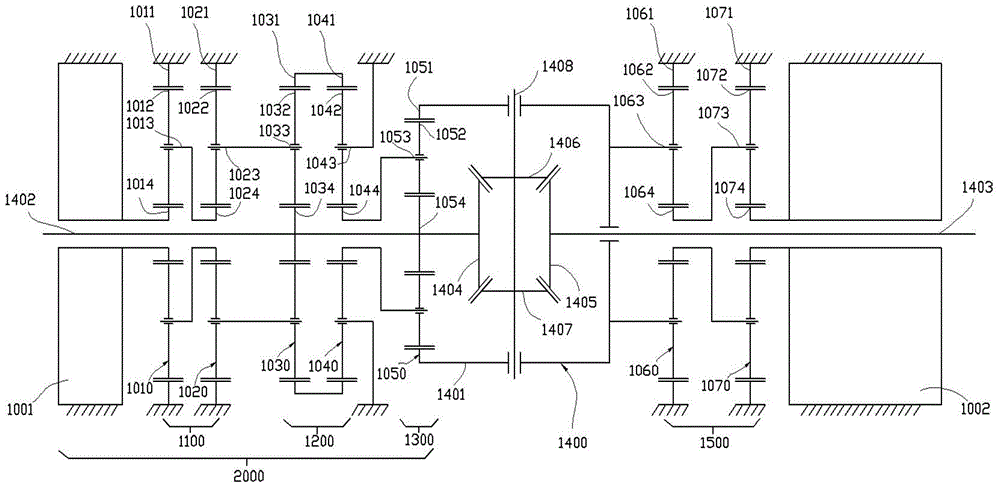

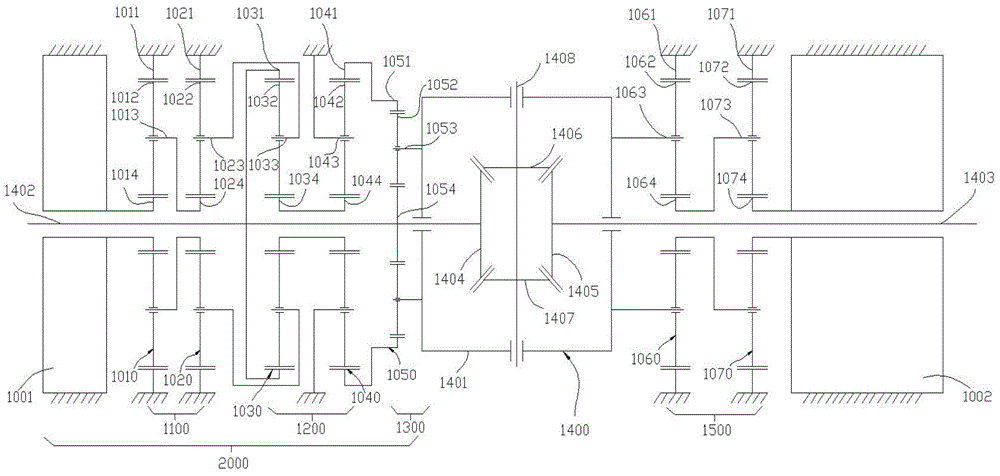

本發明公開了一種帶有轉矩定向分配功能的電動差速器,包括:主驅動機構;錐齒輪主差速器;TV控制驅動機構,用于輸出控制動力;第一單排行星齒輪系,第一太陽輪與第一半軸同軸固定連接,第一齒圈與控制輸出端連接;第二單排行星齒輪系,第二齒圈固定在驅動橋殼上,第二行星架與第一行星架固定連接;第二太陽輪可旋轉的支撐在第一半軸上;第三單排行星齒輪系,第三太陽輪與第二太陽輪固定連接,第三行星架與差速器殼固定連接,第三齒圈與第一半軸固定連接;其中,第二單排行星齒輪系與第一單排行星齒輪系具有相同的特征參數。本發明使得汽車的驅動轉矩可以按照控制邏輯的控制需求定向的分配到左右兩側車輪。
吉林大學
授權發明
